Pivot ou Rotoïde

Une liaison pivot ne permet aux solides que de tourner l’un par rapport à l’autre autour d’un axe.

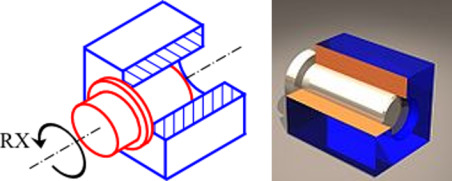

Illustration d’une liaison pivot
Illustration d’une liaison pivot

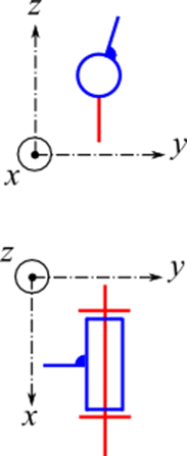

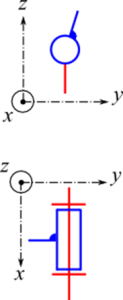

Schéma et torseurs associés à une liaison pivot

Torseur des actions transmissibles au centre de la liaison

Pivot d’axe \(({\rm{O}}\overrightarrow x ).\)

\(\left\{ {{T_{i \to j}}} \right\} = {\left\{ {\begin{array}{*{20}{c}} {{F_x}}&0\\ {{F_y}}&{{M_y}{\rm{(O)}}}\\ {{F_z}}&{{M_z}{\rm{(O)}}} \end{array}} \right\}_{{{\rm{R}}_{\rm{i}}}}}\)

Torseur cinématique au centre de la liaison

Pivot d’axe \(({\rm{O}}\overrightarrow x ).\)

\(\left\{ {{V_{i/j}}} \right\} = {\left\{ {\begin{array}{*{20}{c}} {{\omega _x}}&0\\ 0&0\\ 0&0 \end{array}} \right\}_{{{\rm{R}}_{\rm{i}}}}}\)
