Systémique, Ingénierie Système et MBSE

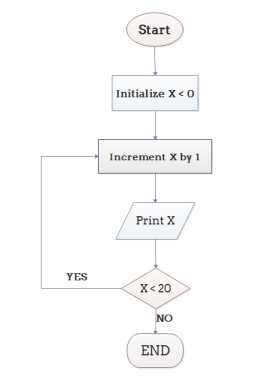

Ils permettent de visualiser les actions à mener, étapes et les décisions à prendre pour atteindre un objectif défini. Lorsqu'ils sont utilisés pour présenter un algorithme, on parle de Flowchart.

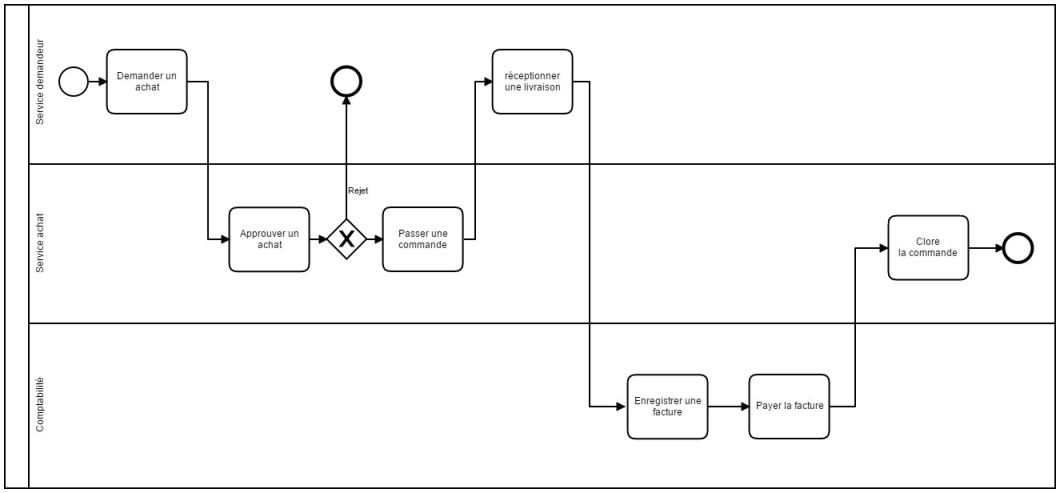

Plus qu'un langage normalisé, le BPMN est une méthode de modélisation des processus d'affaires pour décrire les chaînes de valeur et les activités métier d'une organisation sous forme d'une représentation graphique.

L'UML est un langage de modélisation graphique supportant une méthode normalisée utilisée dans les domaines du développement logiciel et en conception orientée objet.

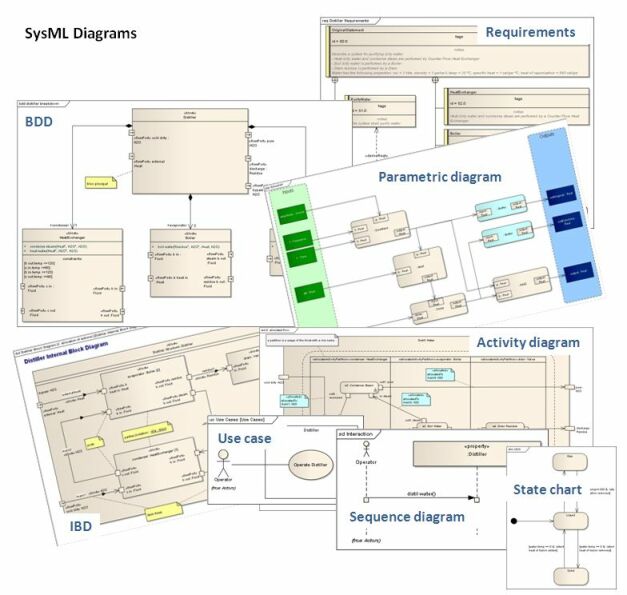

Le SysML est un langage de modélisation spécifique au domaine de l'ingénierie système. Il permet la spécification, l'analyse, la conception, la vérification et la validation de nombreux systèmes et systèmes-de-systèmes. Issu de l'UML, il est plus adapté à la conception de systèmes multidisciplinaires et est également normalisé par l'Object Management Group (OMG).

Permet de décrire la tructure d'un système

Permet de décrire l’évolution du système au cours du temps

Un modèle est dit formel si la syntaxe et la sémantique sont définies mathématiquement

Un modèle est dit informel si la syntaxe ou la sémantique sont peu ou mal définies

Un modèle abstrait permet la représentation des fonctionnalités du système

Un modèle concret représente des éléments et composants du système

Un modèle graphique utilise des éléments graphiques (boîtes et flèches !) pour faire passer le message souhaité. Il s'oppose souvent au modèle textuel.
