Contrôle de moteur à courant continu avec les drivers L293D et L298N
Le programme ci-dessous permet de contrôler deux moteurs à courant continu avec un contrôleur L293D :
1
//initialisation des broches : GA & GB pour le moteur de gauche, DA & DB pour le moteur de droite 2
int GA=11,GB=10,DA=5,DB=6;
3
4
void setup() {
5
Serial.begin(9600);
6
pinMode(DA,OUTPUT);
7
pinMode(DB,OUTPUT);
8
pinMode(GA,OUTPUT);
9
pinMode(GB,OUTPUT);
10
}
11
12
void arriere() {
13
digitalWrite(DA,HIGH);
14
digitalWrite(DB,LOW);
15
digitalWrite(GA,HIGH);
16
digitalWrite(GB,LOW);
17
}
18
void avant() {
19
digitalWrite(DA,LOW);
20
digitalWrite(DB,HIGH);
21
digitalWrite(GA,LOW);
22
digitalWrite(GB,HIGH);
23
}
24
void gauche() {
25
digitalWrite(DA,LOW);
26
digitalWrite(DB,HIGH);
27
digitalWrite(GA,HIGH);
28
digitalWrite(GB,LOW);
29
}
30
void droite() {
31
digitalWrite(DA,HIGH);
32
digitalWrite(DB,LOW);
33
digitalWrite(GA,LOW);
34
digitalWrite(GB,HIGH);
35
}
36
37
void loop() {
38
avant(); delay(1000);
39
arriere(); delay(1000);
40
gauche(); delay(1000);
41
droite(); delay(1000);
42
}
43

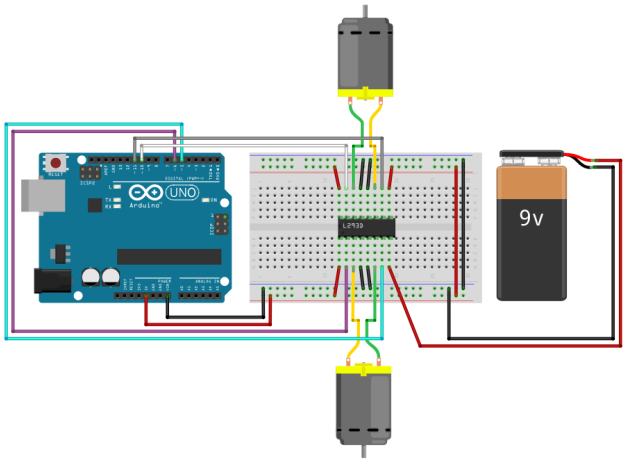

Le montage à réaliser est le suivant :
