Réalisation du montage contrôleur de LED

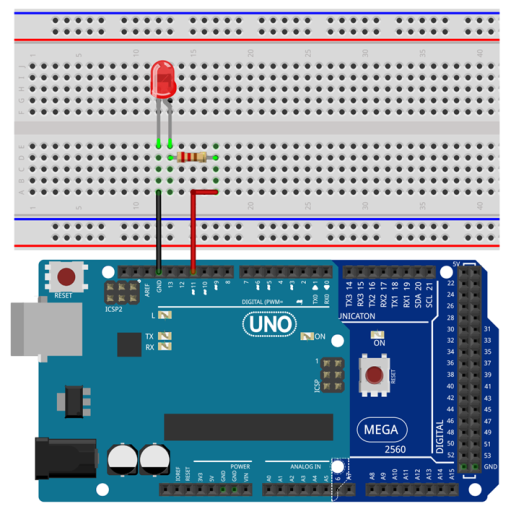

Réalisez le montage ci-dessous, puis copiez/collez les 3 blocs du code présentés auparavant dans l’IDE en respectant l'ordre indiqué et téléversez-le dans la carte Arduino.

Écran

  • 1 LED
    LED

    Diode électroluminescente

  • 2 Résistor 220 ohm
    Résistor 220 ohm

    Permet de baisser la tension dans un circuit.

  • 3 Fils Dupont
    Fils Dupont

    Permet de relier les composants entre eux.

ConceptPlatine Labdec

Breadboard

La « breadboard » ou « platine Labdec » simplifie le montage de composants. Cette platine est très utilisée pour le prototypage électronique afin d'éviter d'avoir recours à des cartes électroniques et des soudures.

Tous les connecteurs positifs et négatifs latéraux (entourés des lignes rouges et bleues) sont reliés entre eux. Tous les connecteurs des lignes A à E et des lignes F à J sont reliés entre eux (mais il n'y aucune liaison entre A-E et F-J).

Le schéma ci-dessous illustre les liaisons internes de la platine.

La résistance d'un résistor et la tolérance associée à cette valeur sont clairement identifiables à travers un code couleur normalisé.

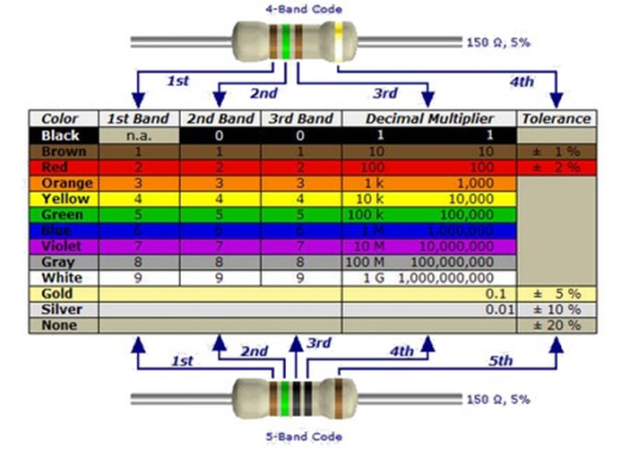

Le code couleur des résistances est présenté ci-dessous.

Les lignes colorées précisent la valeur de la résistance et la tolérance associée

ConceptRésistance

Une résistance est un composant électronique ou électrique dont la principale caractéristique est d'opposer une plus ou moins grande résistance (mesurée en ohms) à la circulation du courant électrique.

La résistance électronique est l'un des composants primordiale dans le domaine de l'électricité.

Information technique

Lorsqu’une résistance est placée dans un circuit électrique on obtient deux types de phénomènes :

– La résistance a une influence sur l'intensité du courant continu, plus la résistance est élevée et plus l'intensité est faible.

Cette influence sur le courant est mise à profit dans de nombreux appareils électriques et électronique pour modifier l'intensité du courant. Elles permettent de protéger les dipôles qui ne supportent pas des intensités trop élevées. Dans ce cas les résistance servent à réguler l'intensité du courant continu.

– La résistance parcourue par un courant électrique donne naissance à l’effet joule[1].

ProcédureTéléverser un programme Arduino par le port USB

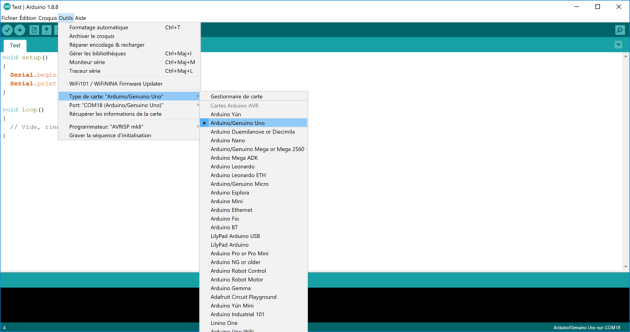

  1. S’assurer que Outils / Type de carte est bien configuré sur Arduino/Genuino Uno.

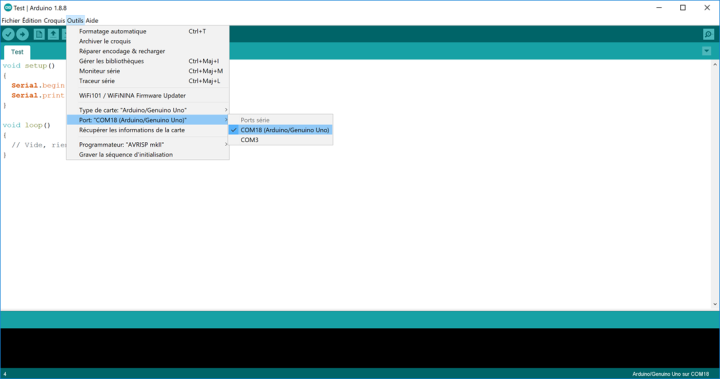

  2. S'assurer que le port COM est bien celui qui est connecté à votre carte Arduino. Si la carte est bien détectée, son nom est généralement écrit à côté du port COM associé.

  3. Cliquer sur la flèche dirigée vers la droite.

    Si le texte Téléversement terminé n’apparait pas dans le bandeau du bas, c’est qu’il y a eu un problème de communication.

Question 1 : Réalisez le montage, téléversez le programme puis constatez son fonctionnement.

Question 2 : A quoi sert la résistance de 220 Ohm branché sur l’anode (+) de la LED (pate la plus longue) ?

Question 3 : Pourquoi appelle-t-on anode la parte reliée au 5V alors que sur une batterie, la borne + s’appelle une cathode ?

Question 4 : Modifiez le programme afin que la LED s’allume 1s, s’éteigne 1s, s’allume 3s et s’éteigne 1s et constatez le fonctionnement.
