Montage et pilotage d'un buzzer actif [Conception, simulation, et réalisation]

Montage et pilotage d'un buzzer actif

Le programme ci-dessous permet de contrôler un buzzer actif :

int buzzerPin=8;
void setup()
{
    pinMode(buzzerPin,OUTPUT);
}
void loop()
{
    digitalWrite(buzzerPin,HIGH); //Force le connecteur à la valeur HIGH = 5 v
    delay(2000);
    digitalWrite(buzzerPin,LOW); //Force le connecteur à la valeur LOW = 0 v
    delay(2000);
}

int buzzerPin=8;
void setup()
{
    pinMode(buzzerPin,OUTPUT);
}
void loop()
{
    digitalWrite(buzzerPin,HIGH); //Force le connecteur à la valeur HIGH = 5 v
    delay(2000);
    digitalWrite(buzzerPin,LOW); //Force le connecteur à la valeur LOW = 0 v
    delay(2000);
}

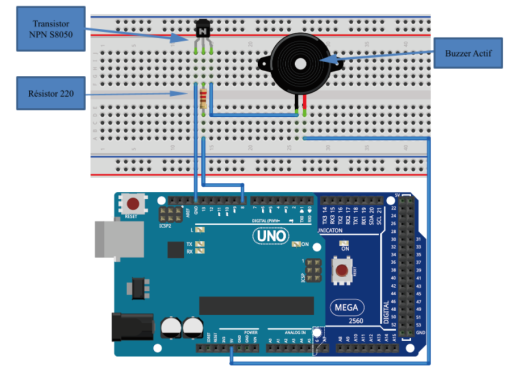

Le montage à réaliser est le suivant :

Question 1 : Quelle est la différence entre un buzzer ACTIF et un buzzer PASSIF ?⚓

Solution

Question 2 : A quoi sert un transistor et comment fonctionne-t-il ?⚓

Solution

Question 3 : Quelles sont les différences entre les transistors NPN et PNP ?⚓

Solution

Question 4 : Réalisez le montage, téléversez le programme puis constatez son fonctionnement.⚓

Solution

Question 5 : Réalisez un montage et un programme permettant d’allumer le buzzer en appuyant sur un bouton, puis vérifiez son fonctionnement⚓

Solution
