SD

Un diagramme de séquence décrit la séquence des échanges de messages (par exemple, les flux d'éléments) entre les lignes de vie des entités.

Sequence Diagram (SD) notation

Les entités peuvent, par exemple, collaborer pour réaliser / préciser un cas d'utilisation.

Ce type de diagramme spécifie simplement l'ordre des messages, il ne modélise pas la durée relative entre les messages.

Les messages envoyés entre les différentes entités peuvent être synchrones, asynchrones et des contraintes de temps peuvent être imposées.

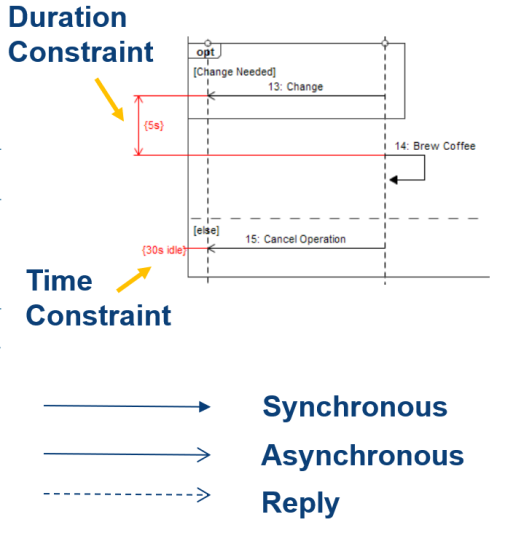

Sequence Diagram (SD) : message types

Sequence Diagram (SD) example
